MAMMUT CTRAIL

Le système d'aide à la manœuvre intelligent pour remorques utilitaires

Avec le système d'aide à la manœuvre AL-KO MAMMUT, vous garez votre remorque au millimètre près, en pleine nature ou sur un terrain en forte pente. Uniquement avec votre pouce et sans aucune aide.

Prise optimale

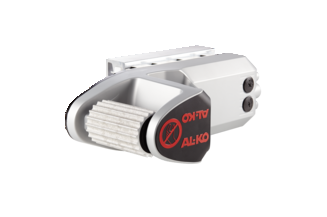

Deux moteurs sont montés dans chaque unité d'entraînement : un pour l'entraînement des galets et un pour l'entraînement des roues. Un simple appui sur la télécommande et les rouleaux d'entraînement robuste, à double palier et sablés sont pressés sur les pneumatiques. Le réglage électronique permanent de la pression de contact garantit une prise optimale dans toutes les conditions. Le deuxième moteur dans le boîtier d'entraînement est dédié à l'entraînement des roues.

Seulement avec le pouce

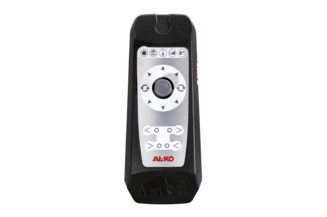

Seul AL-KO propose avec le MAMMUT CTRAIL un système d'aide à la manœuvre avec commande par joystick. Contrairement à une commande par pavé tactile, vous pouvez tourner, accélérer et freiner en continu avec une main.

En toute sécurité

Afin d'éviter toute manipulation involontaire, le système requiert une autorisation via un interrupteur magnétique. La télécommande est simplement placée sur le capteur situé sur le timon pour activer le système.

Montage facile

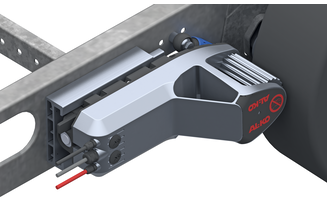

Souder les deux entraînements au châssis via la traverse et les plaques d'adaptation. Raccorder le câble plus-moins sur la batterie. Monter l'interrupteur magnétique sur le timon. L'ensemble de la commande est protégée dans le MAMMUT CTRAIL pour la version à un essieu et ne doit pas être montée et câblée séparément.

Batterie/chargeur

Nous recommandons des batteries AGM sans entretien avec un système de recharge appropriée et adaptée. Pour les remorques avec un PTAC de max. 1 800 kg sans consommateurs supplémentaires (ex. lumière, pompe à eau), batteries AGM avec une capacité min. de 80 Ah. Pour les batteries AGM dans une technologie à cellules spiralées la capacité doit être de min. 66 Ah (solo sans autonomie) ou 75 Ah (solo avec autonomie).

Roue jockey

Les entraînements de manœuvre peuvent surcharger les roues jockey si le revêtement du sol est meuble. Les roues étroites peuvent creuser des sillons profonds voire s'enfoncer. AL-KO recommande donc :

  • D'utiliser une roue large et haute
  • D'utiliser une roue jockey stable avec une charge d'appui statique supérieure à 200 kg, par exemple la roue jockey AL-KO Premium

Les plus

  • Manœuvre facile, sans saccades, grâce au joystick et aux fonctions softstart et softstopp
  • Réglage de la vitesse en continu(vitesse max. d'environ 0,5 km/h)
  • Arrêt immédiat (softstopp) en cas de pente : relâcher le joystick et la remorque s'arrêtera immédiatement, freinée

    Top Grip sous toutes les commandes grâce à l'ajustement électrique des rouleaux d'entraînement
    • Possibilité de rotation à 360°
    • Franchit des obstacles jusqu'à une hauteur de 4 cm
    • Aptitude à gravir les pentes jusqu'à 28 %
    • Pression de contact maximale grâce à l'ajustement à réglage électrique des rouleaux de friction
    • Garde au sol maximale grâce à sa construction plate
    • Poids léger, sans batterie à partir de 32 kg (solo)

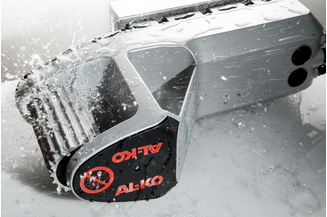

    • Boîtier en métal massif et robuste avec engrenage métallique
    • Pas de mention du contrôle technique (TÜV) nécessaire, ABE disponible
    • Consommation électrique : Courant de pointe 120 A (solo), Courant de repos max. 5 mA
    • Compatible avec le bus CAN
    • Affichages LED dans la télécommande pour : Système opérationnel, max. Aptitude maximale à gravir les pentes, max. Température de l'entraînement atteinte, état de la batterie Télécommande, état de la batterie Entraînement
    • Déverrouillage moteur en cas d'urgence Entraînement des galets manuel
    • Rouleaux d'entraînement solides et qui ménagent les pneus
    • Capacité de diagnostic sur l'interface de diagnostic du véhicule
Type Tracteur à un essieu S24 CTRAIL (version soudée)
PTAC max. véhicule 2500 kg
Aptitude max. à gravir les pentes en % 28% pour un poids total de 1.200 kg 17% pour un poids total de 1.800 kg 10% pour un poids total de 2.500 kg
Remorque

MAMMUT CTRAIL

Catalogue
Conditions requises pour le montage Cadre tubulaire carré ou châssis avec capacité de charge similaire. Dimension entre l’intérieur du pneu et la plaque de montage : minimale de 125 mm ! Lors de l’utilisation d’amortisseurs, la distance minimale entre l’intérieur du pneu et le bord extérieur du châssis ne doit pas être inférieure à 120 mm ! Zone de montage éloignée des câbles et autres contours gênants. Goussets et traverses fabriqués par le client : montage des tôles nodales et traverses individuelles – effectuer le montage avec deux personnes.
